allPIXA-170 MPx/s-4096 Pixel SNH

CP000383-A-4096-D-C

Die Chromasens allPIXA 4k - SNH Farbzeilenkamera verwendet einen trilinearen CCD in einem kompakten und robusten Gehäuse. Mit einem perfekten Gleichgewicht aus Geschwindigkeit und Bildqualität ist sie ideal für die anspruchsvollsten industriellen Bildverarbeitungs- und Automatisierungsanwendungen. Durch den Einsatz der allPIXA 4k - SNH können sichtbare und NIR-Wellenlängen mit hoher Genauigkeit abgebildet werden, was die beste Lösung für eine Vielzahl von Anwendungen darstellt.

Description	Part Number
allPIXA-170 MPx/s-4096 Pixel NH	CP000383-A-4096-C-C
allPIXA-170 MPx/s-4096 Pixel SNH	CP000383-A-4096-D-C
allPIXA-170 MPx/s-7300 Pixel NH	CP000383-A-7300-C-C
allPIXA-170 MPx/s-7300 Pixel SNH	CP000383-A-7300-E-C

Kontaktaufnahme:

Sie interessieren sich für die allPIXA-170 MPx/s-4096 Pixel SNH und wünschen eine individuelle Beratung?
Dann kontaktieren Sie unser Produktteam

Technische Daten
Sensor	Trilinearer CCD-Farbzeilensensor
Aktive Pixelgröße	10 μm * 10 μm
Maximale Datenrate	510 MByte/s
Max. Zeilenrate	4096 x 3 Pixel bis 34,4 kHz (CP000383-A-4096-D-C)
Spektrale Empfindlichkeit	360-960 nm
Videosignal	3 x 8 Bit Farbe 1 x 8/10/12 Bit Grau
Video-Ouput	Camera Link @ 85MHz Medium, Base
Trigger Modi	Freilauf / Externer Trigger
Schnittstellen	Camera Link Medium/Base Power supply (Hirose) External I/O (15 pin DSub) RS232
Objektivanschlüsse / Adapter	Große Vielfalt an Adaptern: F-Mount, C-Mount, M39x1/26", M42x1, M72x0,75
Zertifizierungen	CE, RoHS
Spannungsversorgung	24 V DC +/- 10% max. 16W
Betriebstemperatur	0°C bis 60°C, 32°F bis 140°F (Gehäusetemperatur)
Abmessungen	Länge = 102 mm, Höhe = 95 mm, Tiefe = 68 / 77 mm

Kontaktaufnahme:

Sie interessieren sich für die allPIXA-170 MPx/s-4096 Pixel SNH und wünschen eine individuelle Beratung?
Dann kontaktieren Sie unser Produktteam

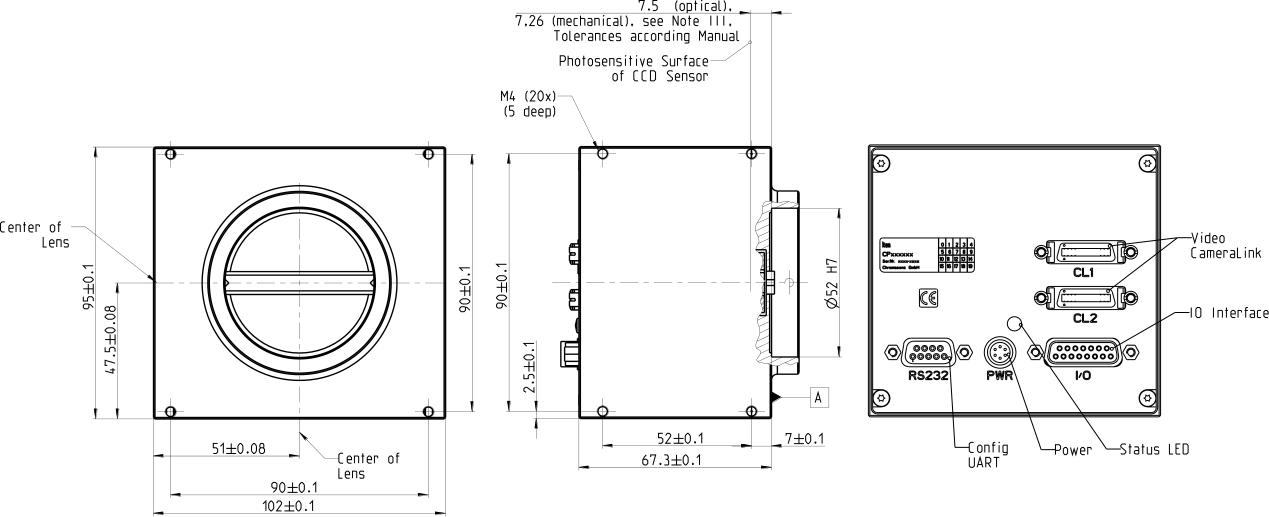

Detaillierte Zeichnungen und 3D-Modelle finden Sie im Download-Bereich.

Kontaktaufnahme:

Sie interessieren sich für die allPIXA-170 MPx/s-4096 Pixel SNH und wünschen eine individuelle Beratung?
Dann kontaktieren Sie unser Produktteam

Datenblatt
Title	Part Number	Download
allPIXA Data Sheet		*.pdf

Handbuch
Title	Part Number	Download
allPIXA Manual R04		*.pdf

Allgemeine Einführung
Title	Part Number	Download
allPIXA Application Note Image Memory		*.pdf
allPIXA Configuration Sheet Image Memory		*.pdf
allPIXA Configuration Sheet		*.pdf

Katalog
Title	Part Number	Download
allPIXA Accessories Catalog		*.pdf

Technische Zeichnungen (2D/3D)
Title	Part Number	Download
allPIXA 4kl - NH	CP000383-A-4096-C-C	.pdf, .zip
allPIXA 4k - SNH (H=95mm, compact design)	CP000383-A-4096-D-C	.pdf, .zip
allPIXA 7k - NH	CP000383-A-7300-C-C	.pdf, .zip
allPIXA 7k - SNH (H=100mm, compact design)	CP000383-A-7300-E-C	.pdf, .zip

Zertifikate
Title	Part Number	Download
allPIXA wave - EU Declaration of Conformity		*.pdf
allPIXA - EU Declaration of Conformity		*.pdf

Kontaktaufnahme:

Sie interessieren sich für die allPIXA-170 MPx/s-4096 Pixel SNH und wünschen eine individuelle Beratung?
Dann kontaktieren Sie unser Produktteam

CST (Camera Setup Tool)
Title	Part Number	Download
CST V2.8.7.1		*.zip
CST Release Notes		*.pdf

Chromasens Kamera API
Title	Part Number	Download
API Manual R1.7		*.pdf
API Release Notes R1.7.4		*.pdf
API Code and Samples V1.7.4		*.zip
HSI Description R03		*.pdf

Framegrabber Support
Title	Part Number	Download
Matrix Vision		*.zip
Euresys		*.zip
Silicon Software		*.zip
Matrox		*.zip
Dalsa		*.zip
Bitflow		*.zip

Firmware
Title	Part Number	Download
allPIXA 2048 Firmware V1.50	CP000383-A-2048-S-C	*.zip
allPIXA 4096 Firmware V1.71	CP000383-A-4096-D-C	*.zip
allPIXA 7300 Firmware V1.71	CP000383-A-7300-E-C	*.zip
Release Notes Firmware		*.pdf

Python SDK
Title	Part Number	Download
Python SDK V1.20		*.zip

Kontaktaufnahme:

Sie interessieren sich für die allPIXA-170 MPx/s-4096 Pixel SNH und wünschen eine individuelle Beratung?
Dann kontaktieren Sie unser Produktteam

Stromversorgung
Title	Part Number	Download
allPIXA Power Supply Cable 1.5 m	CP000504-1.5
allPIXA Power Supply Cable 5 m	CP000504-5.0
allPIXA Power Supply Cable 10 m	CP000504-10.0
allPIXA Power Connector, 6pin, push pull (Hirose)	CP000459

Frame Grabber
Title	Part Number	Download
Camera Link Full Grabber	CC02215

CameraLink Kabel
Title	Part Number	Download
CameraLink-Cable CL-C-3 m (MDR-MDR)	CC01774
CameraLink-Cable CL-C-5 m (MDR-MDR)	CC01775
Cameralink-Cable Cl-mini 3 m (MDR-SDR)	CC01431
CameraLink-Cable Cl-mini 5 m (MDR-SDR)	CC01432
CameraLink Cables (industrial, several length, ect. )	on request

Adapter 2k/4k
Title	Part Number	Download
allPIXA 2k/4k - C-Mount Adapter	CP000387	.pdf, .zip
allPIXA 2k/4k - Adapter M42x1-A45,46	CP000434	.pdf, .zip
allPIXA 2k/4k - Adapter-MF (Modular Fokus)	CP000386	.pdf, .zip
allPIXA 2k/4k - Adapter M42x0,75(Schneider Unifoc 58)	CP000461	.pdf, .zip
allPIXA 2k/4k - Adapter V-Mount (Schneider Unifoc 12)	CP000462	.pdf, .zip
allPIXA 2k/4k - Adapter F-Mount	CP000385	.pdf, .zip
allPIXA 2k/4k - Tubus 20, 40, 60, 80, 100mm	CP000389-393	.pdf, .zip

Adapter 5k/6k/7.3k
Title	Part Number	Download
allPIXA 5k/6k/7k - Adapter M72x0,75-RF	CP000457	.pdf, .zip
allPIXA 5k/6k/7k - Tubus 20, 40, 60, 80, 100mm	CP000423-427	.pdf, .zip
allPIXA 5k/6k/7k - Adapter ModularFocus	CP000428	.pdf, .zip
allPIXA 5k/6k/7k - Adapter M58x0,75 (Unifoc76)	CP000463	.pdf, .zip
allPIXA 5k/6k/7.3k - RetroFit Adapter allPIXA (from camera to tube or adapters)	CP000388	.pdf, .zip

Ausrichtungsadapter
Title	Part Number	Download
allPIXA Alignment Adapter	CP000656	.pdf, .zip

Verbrauchsmaterial
Title	Part Number	Download
White Reference Material (20 mm x 1000 mm)	CP000485
White Reference Material (50 mm x 1180 mm)	CP000486
